Jak podłączyć zworę elektromagnetyczną 12V? Schemat i zasada działania

Zwora elektromagnetyczna 12V może być sterowana przez kontroler dostępu, czytnik RFID z kontrolerem, zamek szyfrowy lub inne urządzenie posiadające odpowiednie wyjście sterujące. Do wykonania kompletnego systemu potrzebne jest również właściwie dobrane zasilanie.

W tym poradniku pokazujemy zasadę działania typowego systemu składającego się ze zwory elektromagnetycznej 12V, kontrolera dostępu, zasilacza oraz przycisku EXIT.

Jak działa zwora elektromagnetyczna 12V?

Typowa zwora elektromagnetyczna stosowana w kontroli dostępu działa rewersyjnie.

Oznacza to:

zasilanie zwory włączone → drzwi zablokowane

zasilanie zwory wyłączone → drzwi odblokowane

Po doprowadzeniu napięcia elektromagnes przyciąga metalową płytę zamontowaną na skrzydle drzwiowym.

Kontroler dostępu nie musi więc mechanicznie otwierać zamka. Steruje obwodem elektrycznym zwory.

Co jest potrzebne do podłączenia zwory?

Podstawowy system kontroli dostępu może składać się z:

• zwory elektromagnetycznej 12V,

• zasilacza odpowiedniego do systemu,

• kontrolera dostępu,

• czytnika RFID lub kontrolera z wbudowanym czytnikiem,

• karty albo breloka RFID,

• przycisku wyjścia EXIT,

• odpowiedniego okablowania.

W bardziej rozbudowanych instalacjach mogą występować również dodatkowe elementy, takie jak czujniki, domofony, wideodomofony lub systemy alarmowe.

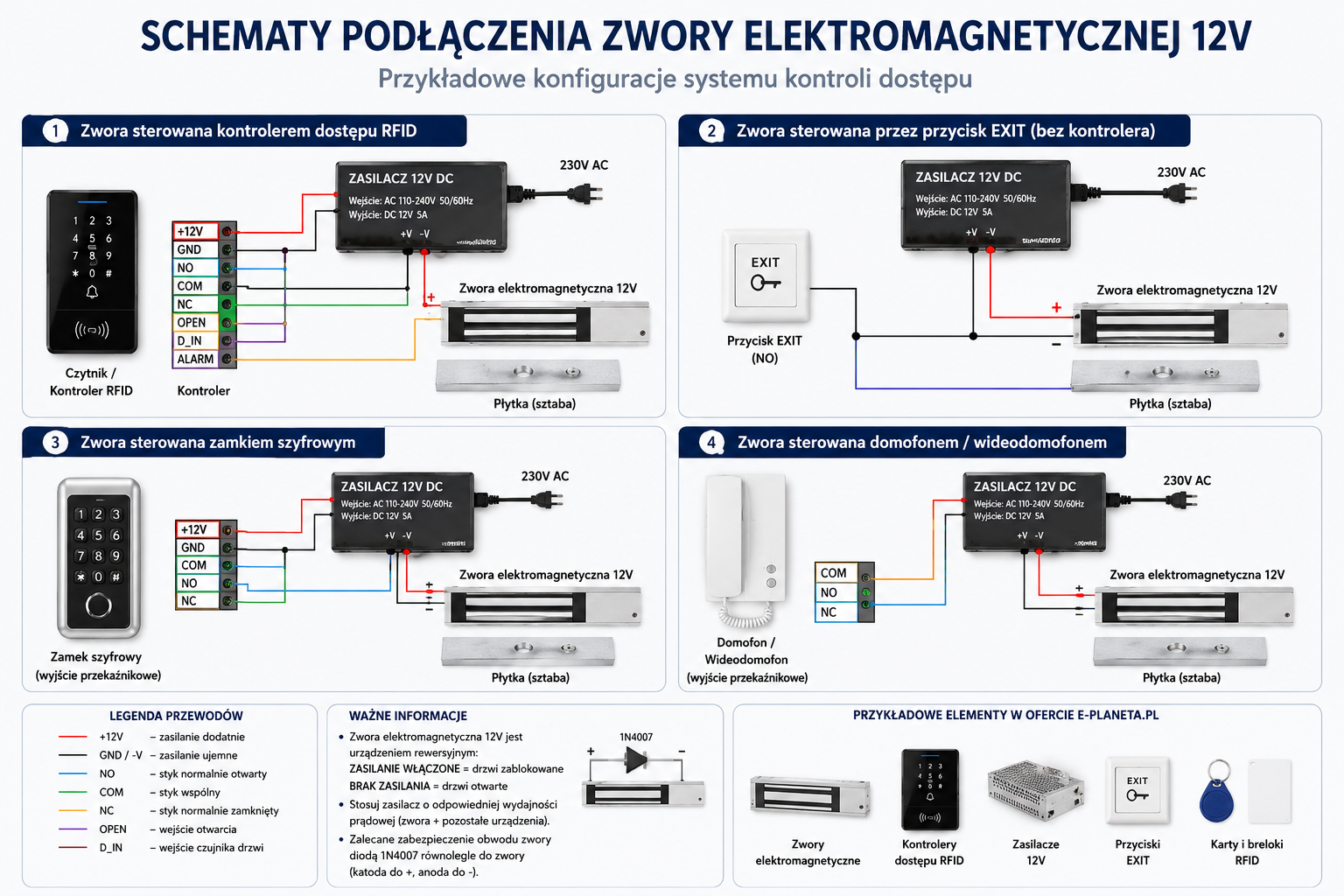

Schemat działania zwory elektromagnetycznej z kontrolerem

Zasada działania systemu wygląda następująco:

KARTA / BRELOK RFID

↓

CZYTNIK / KONTROLER DOSTĘPU

↓

WYJŚCIE STERUJĄCE

↓

ZWORA ELEKTROMAGNETYCZNA 12V

Kontroler odczytuje identyfikator karty lub breloka.

Jeżeli użytkownik posiada odpowiednie uprawnienia, kontroler zmienia stan wyjścia sterującego na określony czas.

Powoduje to zwolnienie zwory i umożliwia otwarcie drzwi.

Po upływie ustawionego czasu zwora zostaje ponownie zasilona i może blokować drzwi.

Do czego służą zaciski NC, NO i COM?

W wielu kontrolerach dostępu i zasilaczach stosowane są wyjścia przekaźnikowe oznaczone:

COM – Common

NO – Normally Open

NC – Normally Closed

COM jest stykiem wspólnym przekaźnika.

NO oznacza styk normalnie otwarty.

NC oznacza styk normalnie zamknięty.

Wybór odpowiedniego styku zależy od sposobu działania urządzenia wykonawczego oraz konkretnego schematu instalacji.

Zwora elektromagnetyczna jest urządzeniem rewersyjnym – do utrzymywania drzwi w stanie zablokowanym wymaga zasilania.

Dlatego sposób podłączenia należy dobrać tak, aby w normalnym stanie zwora była zasilana, a podczas przyznania dostępu jej obwód został odpowiednio przełączony.

Jak działa karta RFID ze zworą?

Sama karta RFID nie steruje bezpośrednio zworą.

Droga sygnału wygląda w uproszczeniu następująco:

KARTA RFID

↓

CZYTNIK

↓

KONTROLER

↓

PRZEKAŹNIK / WYJŚCIE STERUJĄCE

↓

ZWORA

Czytnik odczytuje identyfikator karty.

Kontroler sprawdza, czy dany identyfikator znajduje się na liście użytkowników posiadających dostęp.

Jeżeli karta jest uprawniona, kontroler powoduje czasowe zwolnienie drzwi.

Jak podłączyć przycisk EXIT?

Przycisk EXIT służy do zwalniania drzwi od strony wyjścia bez konieczności używania karty RFID lub wpisywania kodu PIN.

W typowej instalacji przycisk jest podłączony do odpowiedniego wejścia kontrolera lub zasilacza kontroli dostępu.

Po naciśnięciu przycisku system otrzymuje sygnał żądania wyjścia i zwalnia zworę na zaprogramowany czas.

Schemat funkcjonalny:

PRZYCISK EXIT

↓

KONTROLER / ZASILACZ KONTROLI DOSTĘPU

↓

ZWOLNIENIE ZWORY

Jak dobrać zasilacz do zwory elektromagnetycznej?

Przy wyborze zasilacza trzeba sprawdzić przede wszystkim:

• napięcie wymagane przez zworę,

• pobór prądu zwory,

• pobór prądu kontrolera,

• pobór prądu pozostałych urządzeń,

• odpowiedni zapas wydajności zasilacza.

Nie należy dobierać zasilacza wyłącznie na podstawie napięcia.

Jeżeli jeden zasilacz zasila kilka urządzeń, należy uwzględnić ich łączne zapotrzebowanie na prąd.

Przykładowo zwora WZE-180 pracuje przy napięciu 12V DC i pobiera około 300 mA. Do tego należy doliczyć zapotrzebowanie kontrolera oraz pozostałych elementów instalacji.

Czy można podłączyć zworę bez kontrolera?

Technicznie zwora jest urządzeniem elektrycznym, którego stan zależy od zasilania, jednak w typowym systemie kontroli dostępu stosuje się urządzenie odpowiedzialne za sterowanie.

Może nim być między innymi:

• kontroler dostępu RFID,

• autonomiczny kontroler z klawiaturą,

• zamek szyfrowy z odpowiednim wyjściem,

• domofon lub wideodomofon z odpowiednim wyjściem,

• dedykowany moduł sterujący.

Sposób wykonania instalacji należy zawsze dopasować do parametrów urządzeń.

Zwora 180 kg czy 280 kg?

Siła trzymania jest jednym z podstawowych parametrów zwory.

Zwora 180 kg ma mniejszą nominalną siłę trzymania niż model 280 kg.

Wybór powinien uwzględniać konstrukcję drzwi, sposób użytkowania, miejsce montażu oraz wymagany poziom zabezpieczenia.

Do instalacji wymagających większej siły trzymania można zastosować zworę 280 kg.

Czy zworę 12V można zamontować na zewnątrz?

Nie każda zwora może pracować na zewnątrz.

Standardowe modele przeznaczone do zastosowania wewnętrznego powinny być instalowane zgodnie z przeznaczeniem producenta.

Jeżeli urządzenie będzie narażone na warunki zewnętrzne, należy zastosować zworę przeznaczoną do takiej pracy.

W ofercie e-planeta.pl dostępna jest również zewnętrzna zwora elektromagnetyczna o sile trzymania 280 kg.

Co dzieje się ze zworą po zaniku prądu?

Zwory rewersyjne wymagają zasilania do utrzymywania drzwi w stanie zablokowanym.

Po zaniku napięcia elektromagnes przestaje przyciągać płytę i zwora zostaje zwolniona.

Właściwość tę należy uwzględnić podczas projektowania systemu kontroli dostępu oraz zasilania awaryjnego.

Ważne zasady przy wykonywaniu instalacji

Przed wykonaniem połączeń należy sprawdzić dokumentację wszystkich zastosowanych urządzeń.

Szczególną uwagę trzeba zwrócić na:

• napięcie zasilania,

• polaryzację,

• maksymalną obciążalność wyjścia sterującego,

• pobór prądu zwory,

• sposób działania styków NO/NC/COM,

• wymagane zabezpieczenia elementów indukcyjnych,

• przekrój i długość przewodów.

Nie należy zakładać, że dwa urządzenia pracujące przy napięciu 12V można automatycznie połączyć bez sprawdzenia pozostałych parametrów.

FAQ – podłączenie zwory elektromagnetycznej

Czy zwora elektromagnetyczna 12V musi być cały czas zasilana?

W przypadku zwory rewersyjnej zasilanie jest wymagane do utrzymywania drzwi w stanie zablokowanym. Po przerwaniu zasilania zwora zostaje zwolniona.

Czy zworę można podłączyć do kontrolera RFID?

Tak, jeżeli parametry oraz wyjście sterujące kontrolera pozwalają na współpracę z danym systemem. Należy stosować schemat przewidziany dla konkretnego urządzenia.

Czy karta RFID jest podłączona do zwory?

Nie. Karta jest odczytywana przez czytnik. Informacja trafia do kontrolera, który podejmuje decyzję o zwolnieniu zwory.

Co oznacza NC w kontrolerze dostępu?

NC oznacza Normally Closed, czyli styk normalnie zamknięty.

Co oznacza NO?

NO oznacza Normally Open, czyli styk normalnie otwarty.

Co oznacza COM?

COM jest wspólnym stykiem przekaźnika współpracującym ze stykiem NO lub NC.

Czy przycisk EXIT może otworzyć drzwi ze zworą?

Tak. W odpowiednio wykonanym systemie przycisk EXIT przekazuje do kontrolera lub odpowiedniego modułu sygnał powodujący zwolnienie drzwi.

Jaki zasilacz zastosować do zwory 12V?

Zasilacz musi zapewniać wymagane napięcie oraz wystarczającą wydajność prądową dla zwory i pozostałych zasilanych z niego urządzeń. Należy pozostawić odpowiedni zapas i kierować się dokumentacją urządzeń.
